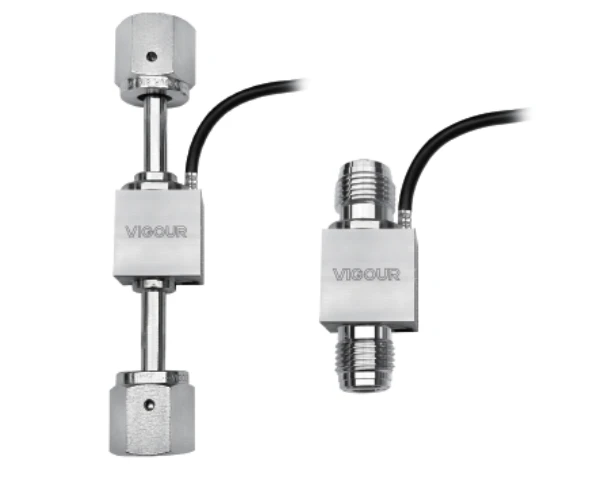

VIGOUR>>مادة مفتاح التدفق من سلسلة VEFS1 SS 316L VAR
في بيئات العمليات-النقاء العالية والمهمات-الحرجة، تعد مراقبة التدفق أكثر من مجرد وظيفة تحكم-إنها ضمانة أساسية لجودة المنتج، وسلامة النظام، والسلامة التشغيلية. تم تصميم مفتاح التدفق من سلسلة VIGOR VEFS1 خصيصًا-لتقديم اكتشاف موثوق للغاية للتدفق في التطبيقات التي يكون فيها التلوث أو التسرب أو ظروف التدفق غير المستقرة غير مقبولة.
بدءًا من تصنيع أشباه الموصلات ومعالجة المستحضرات الصيدلانية وحتى الأجهزة التحليلية المتقدمة، يوفر VEFS1 أداءً متسقًا وقابلًا للتكرار-يضمن تشغيل العمليات بدقة وثقة واستقرار-على المدى الطويل.
التاريخ الفني
- ضغط المصدر: فراغ إلى 3500 رطل لكل بوصة مربعة (241 بار)
- النقاط المرجعية لرحلة التدفق: 25/50/100 دورة في الدقيقة (N2 عند 100 رطل لكل بوصة مربعة)
- الدقة: ±10%
- اتجاه التثبيت: عمودي في حدود 8 درجات ومنفذ مدخل في الأسفل
- درجة حرارة التشغيل: -10 ~ 175 درجة فهرنهايت (-23 ~ 80 درجة)
- الجسم: SS 316L VAR
- المدخل / المخرج: 1/4 بوصة لحام الأنبوب / تركيب VFS
- التسرب (خارجي): 2x10^-10 ملي بار لتر/ثانية He
- النوع: SPDT، 3 أسلاك / 2 موضع
- الطاقة: 30VDC /3W كحد أقصى
- التبديل الحالي: 0.2A كحد أقصى
- حمل التيار: 0.5A كحد أقصى
- مقاومة الاتصال الأولية: 0.1 أوم كحد أقصى
- طول الكابل: 3 م
- مقياس السلك: 24AWG
ميزة المنتج
يعمل التدفق-من خلال التصميم على التخلص تمامًا من المناطق الميتة والمناطق غير الملوثة في مسار التدفق، مما يضمن مرور الغاز دون بقايا أو تلوث.
تعمل عملية الصهر الثانوية SS316L على تقليل توليد وامتصاص الجسيمات، مما يلبي متطلبات البيئات فائقة النقاء-مثل تلك المستخدمة في تصنيع أشباه الموصلات.
بفضل نطاق ضغط التصميم الواسع، من التفريغ إلى 241 بار، يمكنه التعامل بثبات مع مختلف ظروف التشغيل المعقدة بدءًا من التفريغ إلى توصيل الضغط العالي-، مما يوضح القدرة القوية على التكيف مع النظام.
ويتميز بآلية التعويم المغناطيسي المدمجة ومفتاح القصب-. عندما يتجاوز معدل التدفق القيمة المحددة مسبقًا، فإنه يوفر إشارة تحويل بدقة ووضوح، مما يتيح الاستجابة في الوقت المناسب لقضايا السلامة مثل التدفق غير الطبيعي لخط الأنابيب.
تكوين مرن، تكامل مبسط
تدعم سلسلة VEFS1 العديد من خيارات الاتصال القياسية الصناعية-لاستيعاب تصميمات الأنظمة المتنوعة:
- ذكر VFS (MVA)
- أنثى VFS (FV4)
- لحام الأنبوب (TWA)

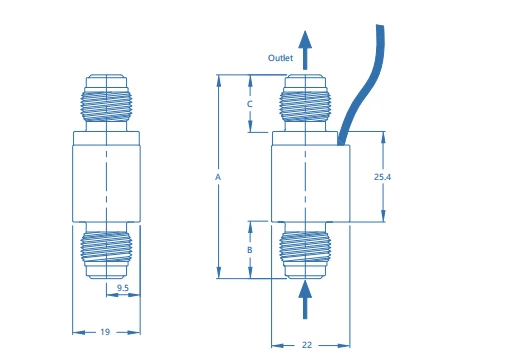

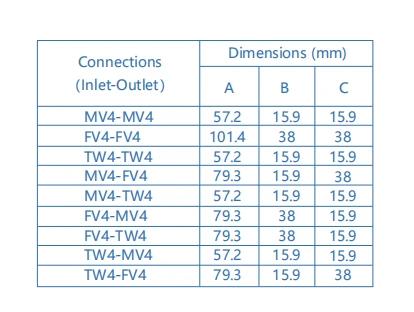

تعمل ملفات تعريف الأبعاد المتسقة عبر التكوينات على تبسيط تخطيط النظام والاستبدال والتعديل التحديثي-مما يقلل وقت التوقف عن العمل وتعقيدات التثبيت.
ترتيب واضح، اختيار واثق

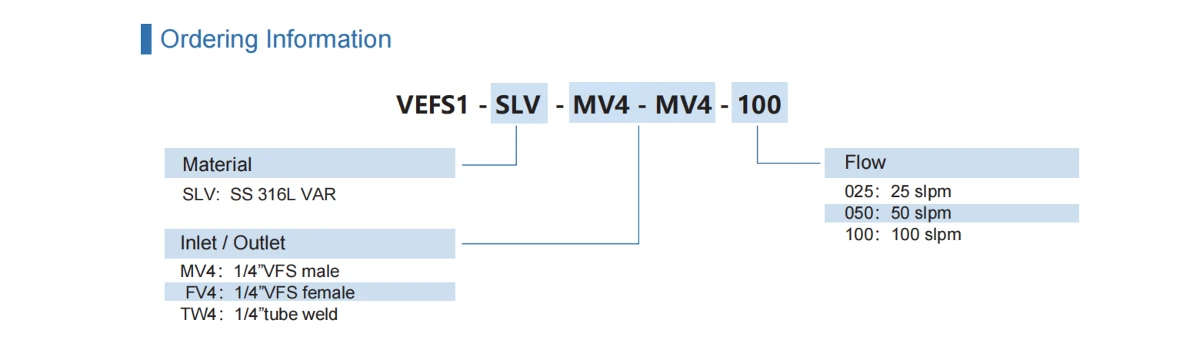

يتم تحديد كل وحدة VEFS1 من خلال نظام ترقيم جزء واضح ومنظم- يحدد المادة ونوع الاتصال ونقطة ضبط التدفق.
- مثال:
VEFS1-SLV-MVA-MVA-100
← بنية 316L VAR، مدخل/مخرج ذكر VFS، نقطة رحلة تدفق 100 دورة في الدقيقة
الحفاظ على الطهارة. حماية العمليات. ضمان الموثوقية.
اختر مفتاح التدفق VIGOR VEFS1 لتعزيز تكامل العملية وحماية العمليات الحيوية وتحقيق مراقبة التدفق التي يمكن الاعتماد عليها-حيث تلتقي الهندسة المتقدمة مع الأداء العالمي-.
