OPERATING MANUAL>>نظام التحويل التلقائي بالكامل منسلسلة VSP-9
1. الوظيفة
- 1.1يمكن لنظام التبديل الأوتوماتيكي من سلسلة VSP-9، توفير مرافق الغاز للمستشفيات والمصانع والمختبرات وغيرها من المناسبات، مما يوفر إمدادات الغاز دون انقطاع. وحدة أسطوانية جانبية باستخدام جهاز تحويل تلقائي إلى وحدة أسطوانة جانبية واحدة يتم تعيينها كـ "وحدة إمداد الغاز الرئيسية"، والجانب الآخر من أسطوانة الغاز كـ "وحدة إمداد الغاز الاحتياطية". عند استبدال وحدة إمداد الغاز التي نفدت من الغاز بأسطوانة جديدة، يتم تلقائيًا تعيين وحدة إمداد الغاز الموجودة على هذا الجانب مسبقًا-كـ "وحدة إمداد غاز احتياطية" دون أي عملية من جانب المستخدم. مصدر الطاقة مدمج، والذي يحول طاقة التيار المتردد 100-250 فولت إلى طاقة تيار مستمر 24 فولت لتوفير الطاقة لنظام التبديل. تم تصميم نظام التبديل لتلبية متطلبات المعايير الوطنية.
2. قواعد السلامة
- 2.1يمنع منعا باتا تعديل جزء التوصيل المحدد للغاز، ويمنع منعا باتا تغيير أو حذف التوصيل المحدد لجزء الغاز.
- 2.2يجب أن تظل جميع مكونات نظام التبديل والأدوات وأسطح العمل خالية من الزيوت والشحوم والغبار.
- 2.3لا تستخدم المواد الكيميائية ومواد التشحيم والمواد المانعة للتسرب ما لم يتم تحديد ذلك في التعليمات.
- 2.4قبل توصيل الأسطوانة بنظام التبديل، يجب فتح وإغلاق صمام الأسطوانة لتفجير الشوائب مثل الغبار والحطام حيثما أمكن ذلك.
- 2.5بعد توصيل الاسطوانة، افتح صمام الاسطوانة ببطء.
- 2.6لا تلمس أبدًا مصدر الحرارة لأي جزء من نظام التبديل.
- 2.7لا تستخدم مطلقًا اللهب المكشوف أو "الشم" لاختبار تسربات النظام.
- 2.8-يجب تثبيت أسطوانات الضغط العالي بواسطة حاملات الزجاجات أو الأحزمة أو السلاسل. قد تنقلب الأسطوانات غير المنضبطة. وبالتالي إتلاف أو كسر صمام الاسطوانة.
- 2.9لا تقم بثني الخرطوم المعدني أو ثنيه بشكل كبير أو لفه بشكل متكرر. وإلا فقد يتلف الخرطوم المعدني.
- 2.10لا تقم بثني خرطوم معدني يقل نصف قطر انحناءه عن 76 مم (3 بوصات).
- 2.11بعد تثبيت دعامة الحائط لنظام التبديل، لا تقم برفع وتعليق نظام التبديل عليه بمفرده، قم بتثبيته على الدعامة لتجنب الحوادث.
- 2.12يحظر تشغيل نظام التبديل قبل أن يكون المشغل على علم بالمعايير ذات الصلة في مكان آخر.
- 2.13عندما يستخدم نظام التبديل الغازات القابلة للاحتراق، يجب تثبيته في بيئة مفتوحة وجيدة التهوية. الابتعاد عن اللهب المكشوف.
3. التثبيت
- 3.1قم بفك التغليف، وإزالة نظام التبديل بالكامل من صندوق التغليف، ووضعه في مكان التغليف ووجهه-لأعلى على الورق المقوى.
- 3.2بالنسبة للجدران العامة، ينبغي إيلاء الاعتبار المناسب للفجوة التي تشغلها أسطوانات الغاز. تحديد الخطوط الأفقية واقتراح التركيب العالي. يجب أن يكون الحد الأدنى لارتفاع الدرجة 1.5 متر.
- 3.3قم بتثبيت وتثبيت نظام التبديل على الحائط باستخدام براغي التوسيع كما هو موضح في الشكل 2.
4. العملية
- 4.1 بعد التثبيت، قم بتوصيل القابس بمصدر الطاقة وانقر فوق زر الطاقة لتشغيل النظام. بعد الدخول إلى الصفحة الرئيسية، حدد اللغة الصينية والإنجليزية للدخول إلى الواجهة الرئيسية للنظام.

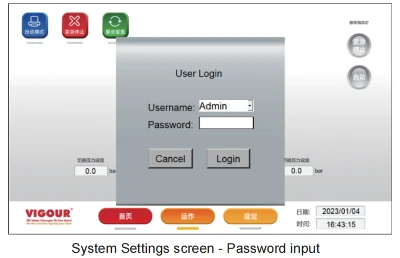

- 4.2بعد الدخول إلى الشاشة الرئيسية، انقر فوق تعيين في شريط التنقل، وأدخل كلمة مرور إلغاء القفل في صفحة إلغاء القفل (كلمة المرور الأولية هي 8888)، أدخل صفحة إعداد المعلمة لتعيين قيمة تحريض الضغط لمحطة إمداد الهواء وتبديل الضغط وقيمة استشعار ضغط المخرج وضغط الأمان.
- يتم ضبط قيمة تحريض الضغط لطرف إمداد الهواء على 200 بار، ويعتمد إعداد ضغط التبديل على الحاجة الفعلية. يرجى الضبط، ولكن لا يتجاوز نطاق مستشعر الضغط: 0 ~ 200 بار؛
- يتم تعيين قيمة تحريض الضغط لطرف المخرج على 20 بار، ويعتمد إعداد ضغط التبديل على مجموعة الطلب الفعلية، ولكن يجب ألا يتجاوز نطاق مستشعر الضغط: 0 ~ 20 بار ونطاق منظم الضغط.
- بعد تعيين المعلمات، انقر فوق الزر "الصفحة الرئيسية" أسفل شريط التنقل للتبديل إلى واجهة اختيار اللغة.

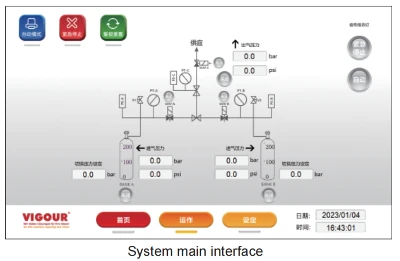

- 4.3في الواجهة الرئيسية، يكون وضع التشغيل هو الوضع اليدوي. انقر فوق زر تبديل الصمام الهوائي على الجانب الأيسر: أخضر افتح الصمام الهوائي، ثم افتح زر تبديل الصمام الهوائي: للأخضر عندما يفتح الصمام الهوائي مدخل الغاز، تحقق مما إذا كانت قيمة الضغط لنهاية إمداد الهواء ونهاية مخرج الهواء الموضحة على الشاشة متوافقة مع القيمة المحددة، بعد أن يصبح كل شيء طبيعيًا، يمكن بدء التشغيل التلقائي الرسمي.
- 4.4انقر فوق زر التبديل "الوضع التلقائي" في الزاوية اليسرى العليا للتبديل إلى الوضع التلقائي، ثم انقر فوق زر "التشغيل" في شريط التنقل السفلي، ويبدأ النظام في التشغيل التلقائي.
- 4.5عندما يستشعر النظام أن ضغط محطة الإمداد الرئيسية أقل من ضغط التبديل المحدد، سيفتح النظام تلقائيًا نهاية إمداد الاستعداد، ثم يصدر إنذار الجرس، وتومض الشاشة بشعار "P LOW"، في هذا الوقت يجب استبداله بأسطوانة غاز الإمداد الرئيسية على طرف الغاز.
- 4.6في حالة الطوارئ، يمكنك استخدام زر إيقاف الطوارئ الموجود في الزاوية اليمنى العليا من الشاشة للضغط لأسفل في أي وقت يتم فيه قطع الجسم في وقت واحد.
